Esse artigo possui os seguintes tópicos sobre o GTK ON 4G
- Comandos SMS
- Manual do equipamento
- Informações úteis

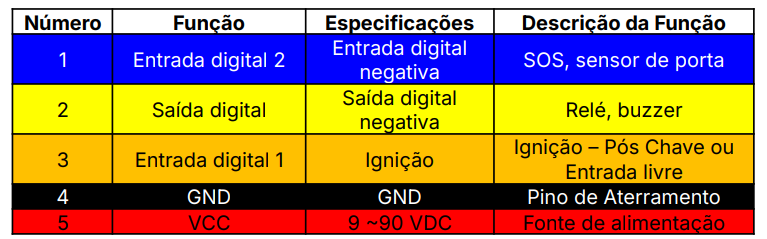

- Esquema de instalação
- Protocolo
login - login da apn (não é necessário caso a apn nao possua login)
senha - senha da apn (não é necessário caso a apn nao possua senha)
Para os equipamentos GTK ON com chip que não precisa de login e senha, é retirado as vírgulas!
Exemplos:
APN,conexao.getrak.com.br#
APN,conexao.getrak.com.br,getrak,getrak#
APN,multigetrak.br,arqia,arqia#
APN,multigetrak.br#
DNS/IP e porta
Sintaxe IP/DNS PRIMARIO: IP,IP/DNS,PORT,TYPE#
Descrição:
type- 0: UDP, 1: TCP
dns/ip - ip/dns a ser utilizado
port - porta a ser utilizada
Exemplos:
IP,gtkon4g.getrak.com.br,13035,1#
Tempo de comunicação
Sintaxe: ACCTIME,T1,T2,T3#
Exemplo:
ACCTIME,60,3600,3600#
Descrição:
T1 ign ligada - tempo em segundos de comunicação com ignição ligada (1 a 300 segundos)
T2 ign desligada - tempo em segundos de comunicação com ignição desligada (1 a 43200 segundos)
T3 - Intervalo para enviar comunicação quando estiver no modo sleep, o padrão é 3600 segundos (15 a 10800 segundos)
Modo Sleep
Sintaxe: SLEEPMODE,M#
Descrição:
Defina o tipo de modo sleep:
M = 0: Desativado
M = 1: Módulo GPS DESLIGADO, módulo celular LIGADO
M = 2: Módulo GPS DESLIGADO, módulo celular DESLIGADO
Exemplos:
SLEEPMODE,0# Sleep OFF
SLEEPMODE,1# Sleep
SLEEPMODE,2# Deep Sleep
SLEEPMODE# Consulta
Tempo para entrar em Sleep
Sintaxe: SLEEP,T#
Descrição:
Tempo para entrar em SLEEP,T# caso algum modo esteja configurado
Exemplos:
SLEEP,5# Entra no modo sleep após 5 minutos sem vibração
GMT
Sintaxe: GMT,T#
Descrição:
fuso horário
Exemplos:
GMT,+0:00# Padrão
GMT# Consulta
Vibração
Sintaxe: LEVEL,S#
Descrição:
Definir sensibilidade de vibração
S: Sensibilidade, 1/2/3/4/5 significa Máxima/Alta/Média/Baixa/Mínima
O padrão é 2
Exemplos:
LEVEL,1# Define a sensibilidade como a mais alta
LEVEL# Consulta
Posicionamento por ângulo/curva
Sintaxe:
ANGLE,A#
Descrição:
Definir compensação de ângulo
o padrão é 45 graus, intervalo de (5 -
180)°
Exemplo:
ANGLE,15# Defina o grau de ângulo em 15 graus
ANGLE# Consulta
Bloqueio/Desbloqueio
Sintaxe: RELAY,A#
Descrição:
bloqueio
A= 0 - Desbloqueio
A= 1 - Bloqueio
Exemplos:
RELAY,0#
RELAY,1#
RELAY# Consulta
Modo de bloqueio
Sintaxe: LOCKACCOFF,M#
Descrição:
M=3: Não executa até que o GPS esteja fixo e a velocidade seja <15km/h
M=2: Não executa a menos que o ACC seja desligado para ligado
M=1: Não executa a menos que o ACC seja desligado
M=0: Executa imediatamente sem qualquer limite (cuidado)
Exemplos:
LOCKACCOFF,3# padrão
LOCKACCOFF,0#
LOCKACCOFF# Consulta
Configurar lógica da saída bloqueio
Sintaxe: INRELAY,A#
Descrição:
modo
A= 0 – Mantém a lógica padrão
A= 1 – Ativa a lógica invertida: neste modo, ao ativar a saída, ela não terá sinal GND, e ao desativar a saída, será aplicado sinal GND
Exemplos:
INRELAY,0#
INRELAY,1#
Detecção de remoção do SIMCARD;
Sintaxe: SIMDETECT,A#
Descrição:
Função de detecção de remoção do cartão SIM
A= 0 ou 1, padrão: 0 0: Desligado; 1: Aberto
Exemplos:
SIMDETECT,0#
SIMDETECT,1#
SIMDETECT# Consulta
Alarme de Deslocamento
Sintaxe: MOVING,A,R,M#
Descrição:
A=1: Alarme Ligado
A=0: Alarme
R= Raio, Padrão: 300 ( 0, 100-2000)
M= Modo de Alarme
M=0: GPRS, M=1: SMS+GPRS
Exemplos:
MOVING,1,200,1#
MOVING,0#
MOVING# Consulta
Modo de detecção de ignição
Sintaxe: VACCMODE,M#
Descrição:
M = 0: Desativar ignição Virtual
M = 1: Ativar ignição Virtual por tensão
M = 2: Ativar ignição Virtual por acelerômetro
Exemplos:
VACCMODE,0# - Ignição física
VACCMODE,1# - Ignição virtual por tensão
VACCMODE,2# - Ignição virtual por acelerometro
Definir parâmetro de ignição virtual
Sintaxe: VACC,V,T1,T2#
Descrição:
Este comando so deve ser enviando caso a ignição esteja configurada para virtual.
V: Valor limite de tensão; Unidade: 0,1 V; Valor padrão: 135 (significa 13,5 V), (5 V-30 V);
T1: Tempo para detectar ignição LIGADO (1 - 120) segundos
T2: Tempo para detectar ignição DESLIGADO (1 - 120) segundos
Exemplos:
VACC,131,10,30# Detectar ignição por tensão (V=13.1, T1=10s, T2=30s)
VACC# Consulta
Definir nível de colisão
Sintaxe: COLLISION,N#
Descrição:
Faixa de valor N: 0-3000
Padrão: 0, alarme desligado
Exemplos:
COLISÃO,1000# Nível de colisão é 1000
COLLISION# Consulta
Defina o alarme de rotatividade
Sintaxe: TURNOVER,A#
Descrição:
A= é a faixa de valores: 0,5-80g
O padrão é 0 para desligar o alarme
Exemplos:
TURNOVER,10# Enviar alarme quando a velocidade de aceleração for maior que 1g quando a energia estiver desligada por mais de 5s
TURNOVER# Consulta
Adicionar número central
Sintaxe: CENTER,A,Phone1,Phone2#
Exemplos:
CENTRO,A,10086#
CENTRO,A,10086,10000#
CENTRO# Consulta
Filtro GPS
Sintaxe: GPSFILTER,T#
Descrição:
Definir Filtro GPS
T = 0: FILTRO GPS DESLIGADO padrão é 10s (0 - 120) minutos
Exemplo:
GPSFILTER,30# Definir tempo de filtro: 30 segundos
GPSFILTER,0# Filtro GPS DESLIGADO
GPSFILTER# Consulta
Hodômetro (configuração)
Sintaxe: MILEAGE,T,K#
Descrição:
T: quilometragem, unidade: km
K: Coeficiente de compensação de quilometragem, Alcance (500-1500). O padrão é 1040, o que significa adicionar 40% às estatísticas de quilometragem do GPS
Exemplo:
MILEAGE,1000# define a quilometragem como 1000km
MILEAGE,1000,1070# define a quilometragem como 1000km e o coeficiente de compensação como 1070%
MILEAGE,1000,900# define a quilometragem como 1000km e o coeficiente de compensação como 900%
MILEAGE# Consulta
Horímetro (configuração)
Sintaxe:IGNITIONTIME,<tempo em minutos>#
Descrição:
Configura o horímetro do equipamento em minutos
Exemplo:
IGNITIONTIME,1000# define o horímetro como 1000 minutos
IGNITIONTIME# Consulta
Alerta de velocidade com acionamento da saída (configuração)
Sintaxe: SPEED,<velocidade>,<Delay>#
Descrição:
Definir excesso de velocidade e duração
Velocidade: Limite de excesso de velocidade para gerar o alerta e acionar a saída digital. Faixa de valores: 0-255 km/h, por padrão fica desabilitado
Delay: tempo minimo que o veiculo precisa ficar acima da velocidade configurada para gerar o alerta e acionar saida. Faixa de valores: >=5s, padrão 5s
Exemplo:
SPEED,60,5# Define que se a velocidade for acima de 60km/h por mais de 5 segundos, o alerta é gerado e a saída ativada
SPEED,0,0# Desativa o alerta e a saída
Reiniciar
Sintaxe: RESET#
Descrição: Reinicia o equipamento
Exemplo:
RESET#
Versão de firmware
Sintaxe: VERSION#
Descrição: Consultar a versão de firmware - resposta por SMS
Exemplo:
VERSION#
Parâmetros (consulta)
Sintaxe: PARAM#
Descrição: Consultar parâmetros - resposta por SMS
Exemplo:
PARAM#
Parâmetros GPRS
Sintaxe: GPRSSET#
Descrição: Consultar parâmetros - resposta por SMS
Exemplo:
GPRSSET#
Requisição de posição
Sintaxe: WHERE#
Descrição: Esse comando requisita posição
Exemplo:
WHERE#
Requisição de posição (SMS)
Sintaxe: GPS#
Descrição: Consultar longitude e latitude
Exemplo:
GPS#
Requisição de status
Sintaxe: STATUS#
Descrição: Consultar status
Exemplo:
STATUS#
Requisição de IMEI
Sintaxe: IMEI#
Descrição: Consultar imei
Exemplo:
IMEI#
Requisição de ICCID
Sintaxe: ICCID#
Descrição: Consultar iccid
Exemplo:
ICCID#
Configurações de fábrica
Sintaxe: FACTORY#
Descrição: Restaurar para configurações de fábrica
Exemplo:
FACTORY#
Manual do equipamento
Protocolo do equipamento
Informações úteis
O GTK ON 4G é um dispositivo de rastreamento embarcado projetado para operar em CAT 1, nas principais frequências de 700 MHz, 1800 MHz e 2600 MHz. A operação normal acontece em CAT 1, que possui uma cobertura mais ampla no que se refere à área atingida por uma torre de celular. O GTK ON 4G pode ser usado em carros, caminhões, ônibus, motocicletas, dentre outros.
Sintaxe: APN,APN,USER,PWD#
