Manual instalação Ibutton e Suntech ST340UR

Com o ST340UR você pode pode identificar o condutor através da entrada 1-Wire, além de possuir alerta de velocidade embarcado no firmware.

• Permite traçar perfil do condutor;
• Resistência à água (IP67);
• Possui detector de Jammer;
• 2 entradas digitais, 1 entrada pode ser configurada como ignição;
• 1 entrada RS232 para integração de dispositivos;
• 1 entrada 1-Wire (iButton);
• 1 saída digital.

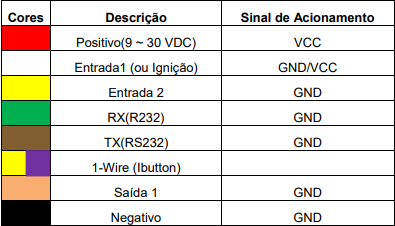

Esquema eletrico ST340UR

Orientações sobre a instalação

1) No Ibutton há 2 fios um vermelho e um preto, ligue o vermelho na entrada 1-Wire(Ibutton) como descrito no esquema eletrico acima, normalmente há uma fita descrevendo qual é o fio 1-wire visto que normalmente a sua cor é amarela ou seja a mesma da entrada 2.

2) O preto do Ibutton deve ser ligado junto com o fio negativo do rastreador.

3) Energize os fios vermelho(rastreador) no polo positivo da bateria do veículo e o preto(rastreador) no polo negativo da bateria do veículo, observe que o preto do ibutton também deve ser energizado e estar junto com o fio negativo do rastreador energizado no polo negativo da bateria do veículo.

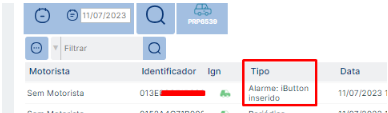

Pronto! Não é necessário realizar nenhuma outra configuração, o Ibutton já está pronto para uso, para testar basta passar o chaveiro na base leitora e acompanhar pela plataforma Getrak em geral --> últimos registros na coluna "Identificador", se alguma informação é lida pelo rastreador e encaminhada para a plataforma, veja:



Observe que a informação que deve ser cadastrada na plataforma em motorista --> gerenciar identificador deve ser a mesma desta coluna, ok?

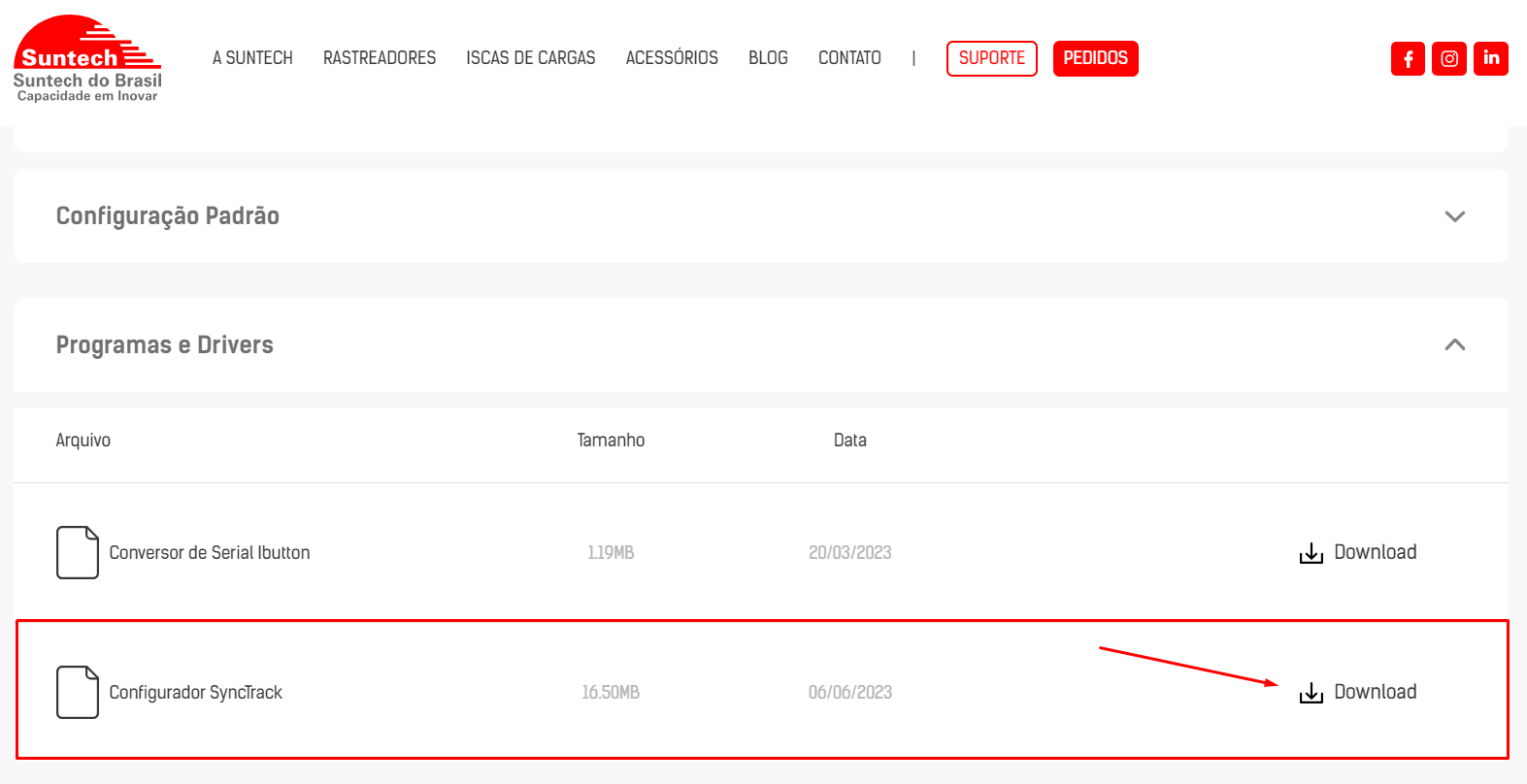

Outra opção de acompanhamento é pelo configurador da Suntech o Syntrack, ele pode ser baixado no link: https://www.suntechdobrasil.com.br/rastreadores/produto/st340ur

Na sessão de Programas e Drivers ou no final deste artigo.



Após a instalação do programa será necessário conectar o rastreador na porta USB do computador e ir até a aba Diagnóstico.

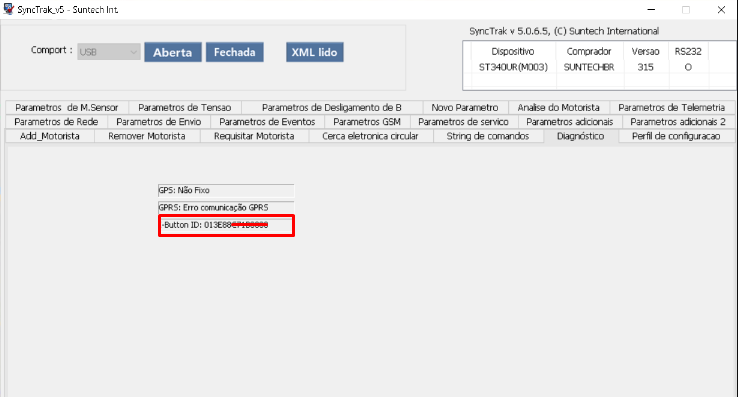

Ao passar o chaveiro na base leitora é possível visualizar o ID daquele chaveiro, veja:


Este ID é o ID que deve ser cadastrado na plataforma no menu motorista --> gerenciar identificador.
