Esse artigo possui os seguintes tópicos sobre o ST8310U

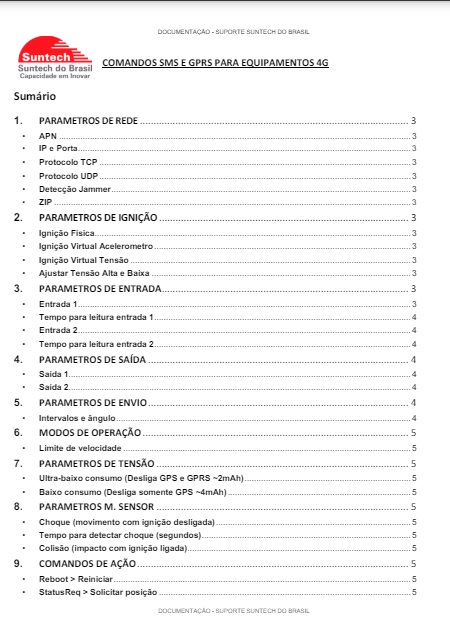

- Comandos SMS
- Manual do equipamento
- Informações úteis
- Esquema de instalação
Comandos SMS
IP/DNS primário: suntech.getrak.com.br
IP/DNS secundário: suntech.getrak.com.br
Porta: 13029
Protocolo: TCP
Onde tem xxxxxxxxx deve-se colocar os 10 dígitos do ESN do equipamento, e NÃO o IMEI como
é utilizado por padrão nos cadastros de outros Suntech.
Isso vale também para o cadastro na plataforma.
No SMS para Configurar parâmetro de rede, no campo Autenticação, inserir a informação
de acordo com a informação que a operadora passar:
00 = para PAP
01 = para CHAP - (Recomendado se utilizar chips Getrak)
02 = para automático
03 = para nenhum
No campo Tipo Banda inserir:
00 = LTE Cat. M1 (4G) somente
01 = LTE Cat. M1 (4G) e GSM (2G) - (Recomendado)
02 = GSM (2G) somente
Configuração de APN
|
PRG;xxxxxxxxxx;10;00#Autenticação;01#apn;02#user;03#pass
|
PRG;xxxxxxxxxx;10;00#01;01#conexao.getrak.com;02#;03#
Configuração de DNS/IP, Porta
|
PRG;xxxxxxxxxx;10;05#IP;06#PORTA;08#IP2;09#PORTA2
|
Configuração de protocolo de rede (TCP)
PRG;xxxxxxxxxx;10;07#00;10#00Desabilitar parâmetro ZIP
PRG;xxxxxxxxxx;10;55#00
Configuração de tempos de comunicação
PRG;xxxxxxxxxx;16;70#3600;71#0;72#0;73#120;74#0;75#0;76#0;77#0;78#0;79#120;80#0;81#30;82#120;83#0;84#30;85#120;86#0;87#30
Ignição ligada em movimento 120 segundos = 2 minutos
Ignição ligada sem movimento (ocioso) 120 segundos = 2 minutos
Excesso de velocidade 120 segundos = 2 minutos
Modo reboque 120 segundos = 2 minutos
Ângulos padrão 30 graus
Configuração de tempos de comunicação (Apenas ignição ligada desligada)
PRG;xxxxxxxxxx;16;70#3600;79#120
Configurar string de dados
PRG;xxxxxxxxxx;10;80#00fff83f;82#00fff83f;84#00fff83f;86#00;87#00001ffbff;97#00
Reiniciar equipamento
CMD;xxxxxxxxxx;03;03
Ativar Saída 1
CMD;xxxxxxxxxx;04;01
Desativar Saída 1
CMD;xxxxxxxxxx;04;02
Ignição Física ( Pós Chave)
PRG;xxxxxxxxxx;17;00#01
Ignição Virtual por Acelerômetro
PRG;xxxxxxxxxx;17;00#03
Ignição Virtual por Tensão
PRG;xxxxxxxxxx;17;00#02
Configurar Ignição Virtual por Tensão
PRG;xxxxxxxxxx;17;15#alta;16#baixa
alta = Ligar Ignição
baixa = Desligar Ignição
Configuração global
PRG;xxxxxxxxxx;10;81#0007800f
PRG;xxxxxxxxxx;11;00#02;01#01;02#00;03#50;04#00;05#00;06#00;07#00;08#00;09#00;10#00;11#00;12#00;13#00;14#00;40#01;41#02;42#06;43#00;44#00
PRG;xxxxxxxxxx;11;45#00;46#00;47#00;60#00;61#00;62#00;63#00;64#00;65#00;66#00;67#00
Ajuste de hodômetro (metros Max:1000000000)
CMD;xxxxxxxxxx;05;03;valorEmMetros
Habilitar tensão de alimentação
PRG;xxxxxxxxxx;10;80#FFFFBF;82#FFFFBF;84#003FFFBF;86#00;87#00001FFBFF;97#01
PRG;xxxxxxxxxx;10;81#0003800F
PRG;xxxxxxxxxx;11;00#02;01#01;02#51;03#50;04#00;05#00;06#00;07#00;08#00;09#00;10#00;11#00;12#00;13#00;14#00;40#01;41#02;42#06;43#00;44#00
Excesso de Velocidade (em km/h)
PRG;xxxxxxxxxx;16;21#velocidade
Solicitar Posição
CMD;xxxxxxxxxx;03;01
Configuração para motos
PRG;xxxxxxxxxx;10;60#0;70#00
PRG;xxxxxxxxxx;19;00#02;01#0.10
PRG;xxxxxxxxxx;19;01
PRG;xxxxxxxxxx;17;01#120
PRG;xxxxxxxxxx;16;70#0
Informações úteis

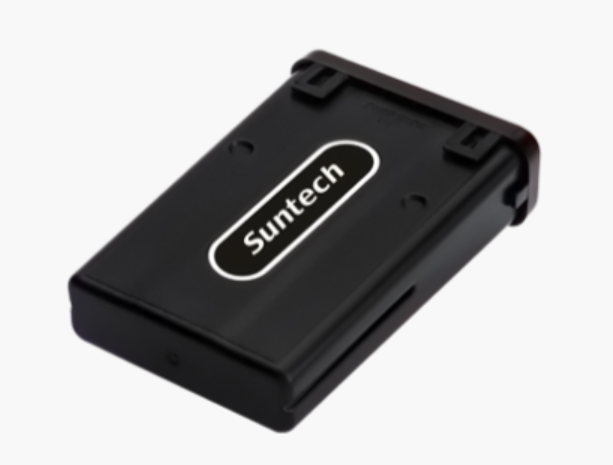

O ST8310U é uma solução ideal para empresas de rastreamento veicular que
procuram qualidade e versatilidade para gerenciamento e rastreamento de frota, dispositivo
de rastreamento fixo composto por tecnologias de posicionamento GPS e uma tecnologias
de comunicação LTE Cat 1(4G) com redundância para GSM/GPRS (2G).
Site do Fabricante
https://www.stdobrasil.com.br/site/novo/
Esquema de instalação
| Cores | Descrição | Sinal de Acionamento |
| Vermelho | Positivo (+) | VCC |
| Preto | Negativo (-) | GND |
| Branco | Entrada 1 ou Ignição | GND/VCC |
| Amarelo | Entrada 2 | GND |
| Laranja | Saída 1 | GND |

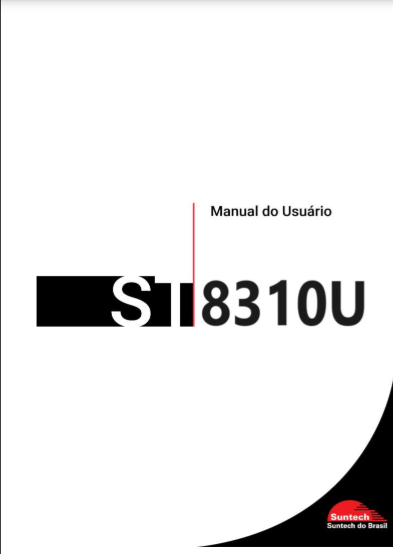

Manual do equipamento
