Configuração para FleetTalk

Não é possível testar a CAN do veículo em bancada, apenas o funcionamento da serial.

Para iniciarmos a configuração do equipamento com o QI120/121 iremos enviar comando para ativar a serial do equipamento (RX TX), esses seriam os comandos de ativar a porta serial do equipamento e configurar a velocidade da mesma:

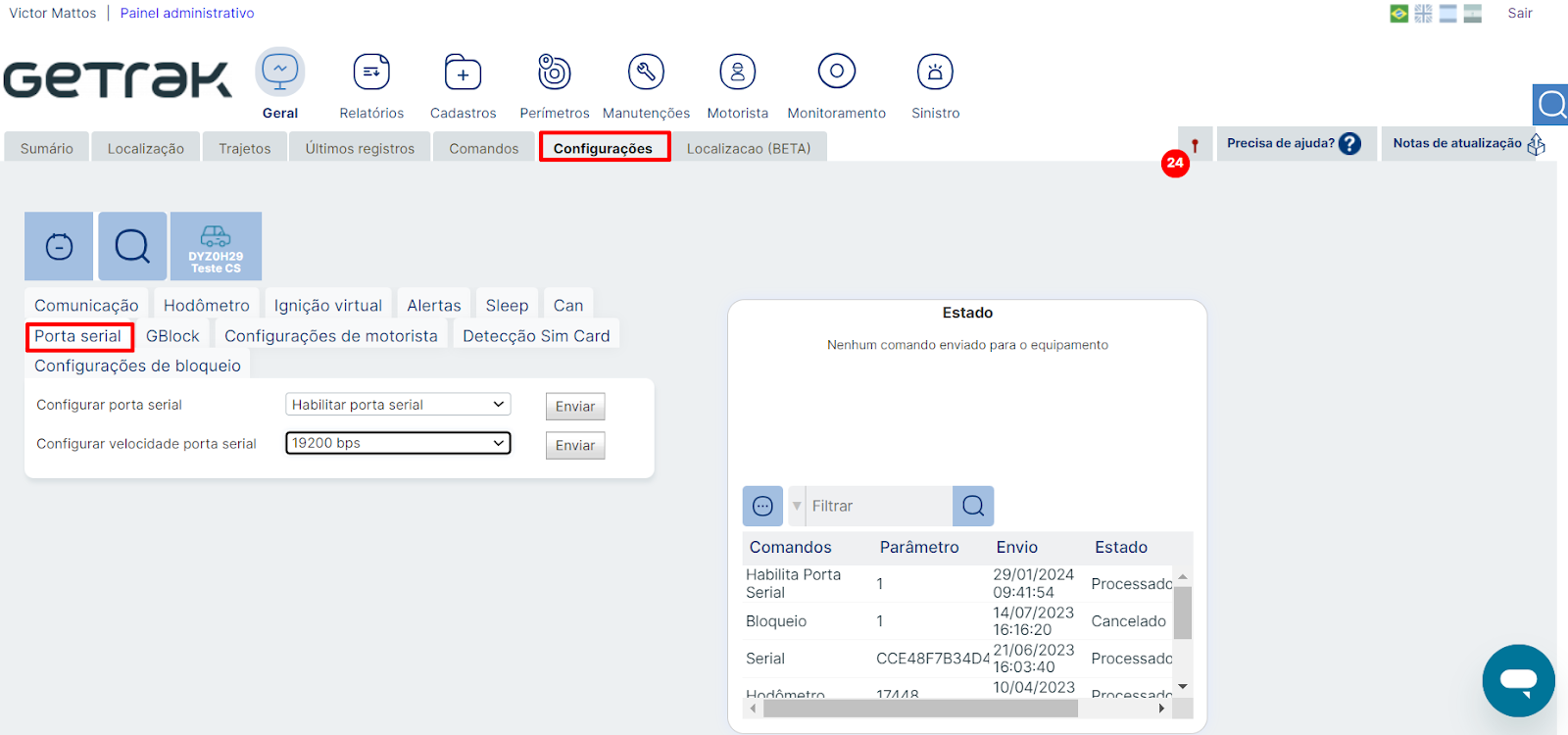

Na aba de configurações da plataforma iremos abrir a aba PORTA SERIAL, e enviaremos os comandos HABILITAR PORTA SERIAL e CONFIGURAR VELOCIDADE PORTA SERIAL para 19200bps.

Esses comandos também podem ser enviados via SMS:

SERIAL,1# - HABILITAR PORTA SERIAL

BAUD,192# - CONFIGURAR VELOCIDADE PARA 19200bps

Feito isso teremos configurado a velocidade serial e os fios verde e cinza (RX TX) que é o meio de comunicação do equipamento com o acessório(QI).

Após a serial estar comunicando iremos configurar o perfil CAN e as configurações do equipamento, todas as próximas configurações serão feitas na plataforma na aba CONFIGURAÇÕES na opção CAN

Nesta tela iremos primeiramente realizar a configuração do perfil CAN:

1. Em configurações CAN pressionar a caixa de seleção e clicar em configurar perfil CAN
2. Selecionar o perfil CAN segundo MARCA,MODELO e ANO do veículo
3. Enviar a configuração para o QI

Essa configuração só será recebida se o equipamento estiver com as seriais comunicando, caso o fio cinza e verde estejam instalados incorretamente ou a porta serial e velocidade não estiverem configuradas ele não irá comunicar. Caso este comando não seja recebido é importante verificar a instalação e a configuração da porta serial, caso não retorne entrar em contato com nosso time de suporte.

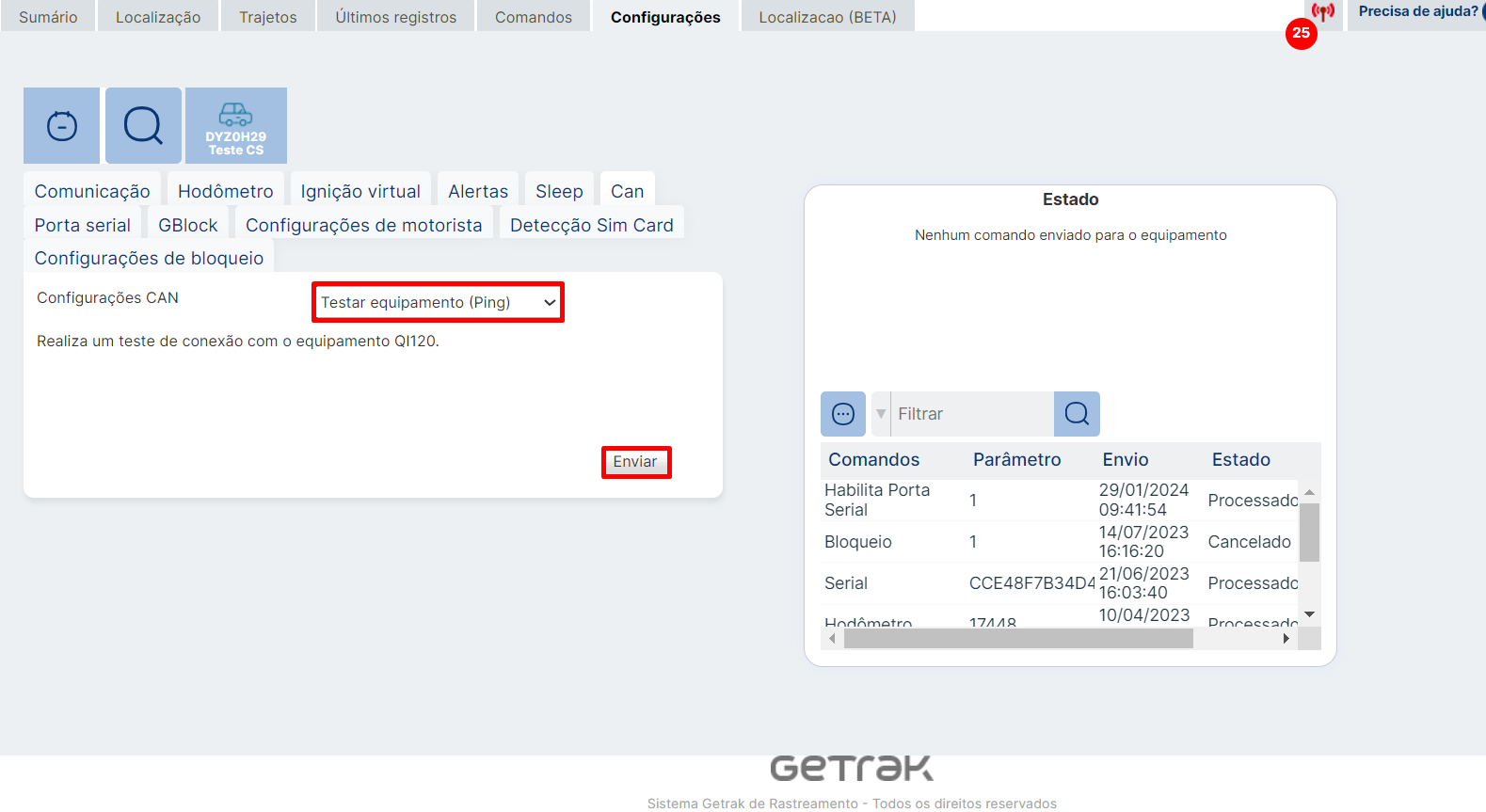

Para testar se está tudo certo com a sua porta serial você pode enviar outro comando, sendo ele o PING. Este comando envia pulsos para a serial e aguarda o retorno da mesma para verificar o seu funcionamento.

Para enviá-lo é simples, basta clicar em TESTAR EQUIPAMENTO (PING) e clicar em ENVIAR

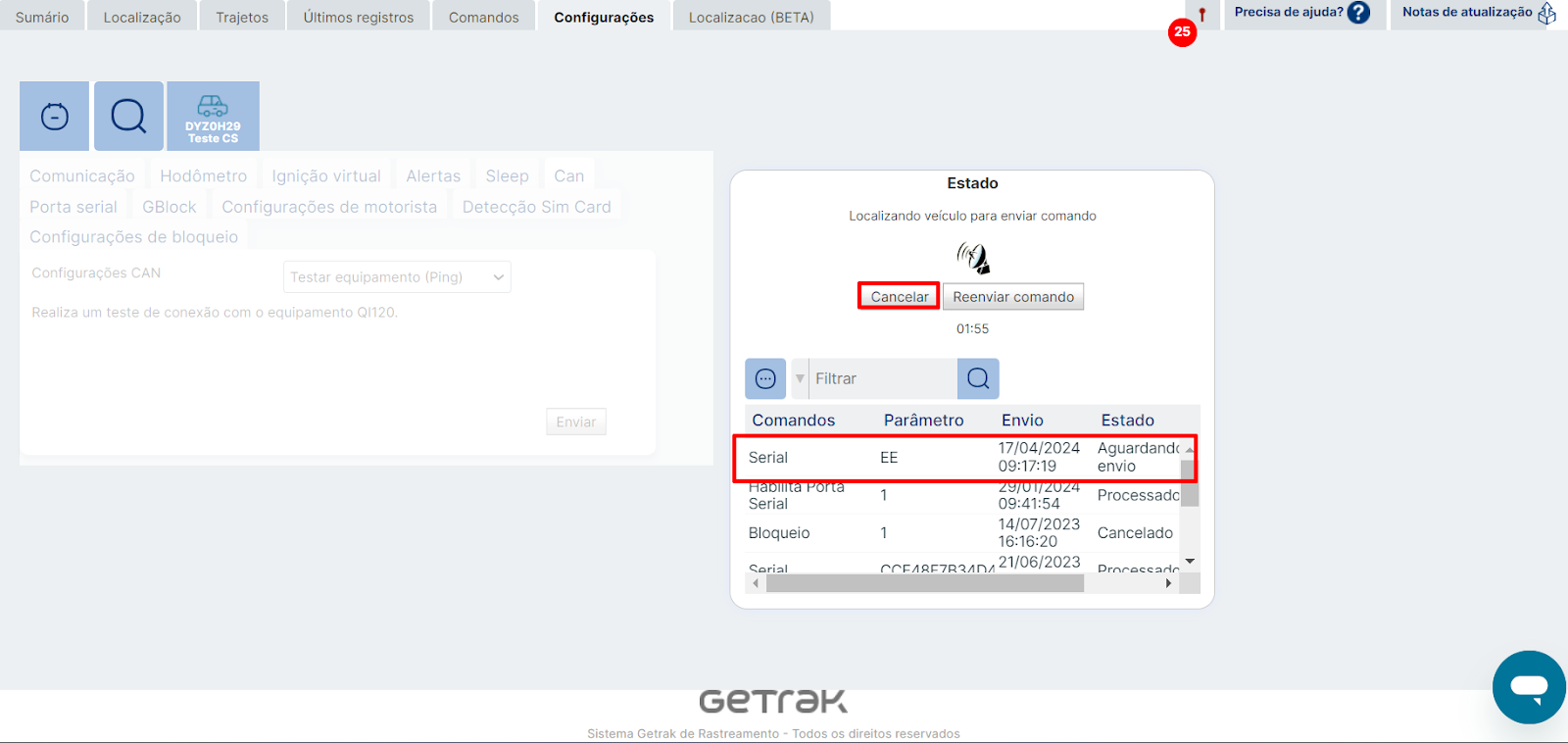

Após enviado este comando ficará Aguardando Envio, ele não é um comando que fica como concluído na aba de comandos, após os dois minutos de aguardando envio você pode cancelar.

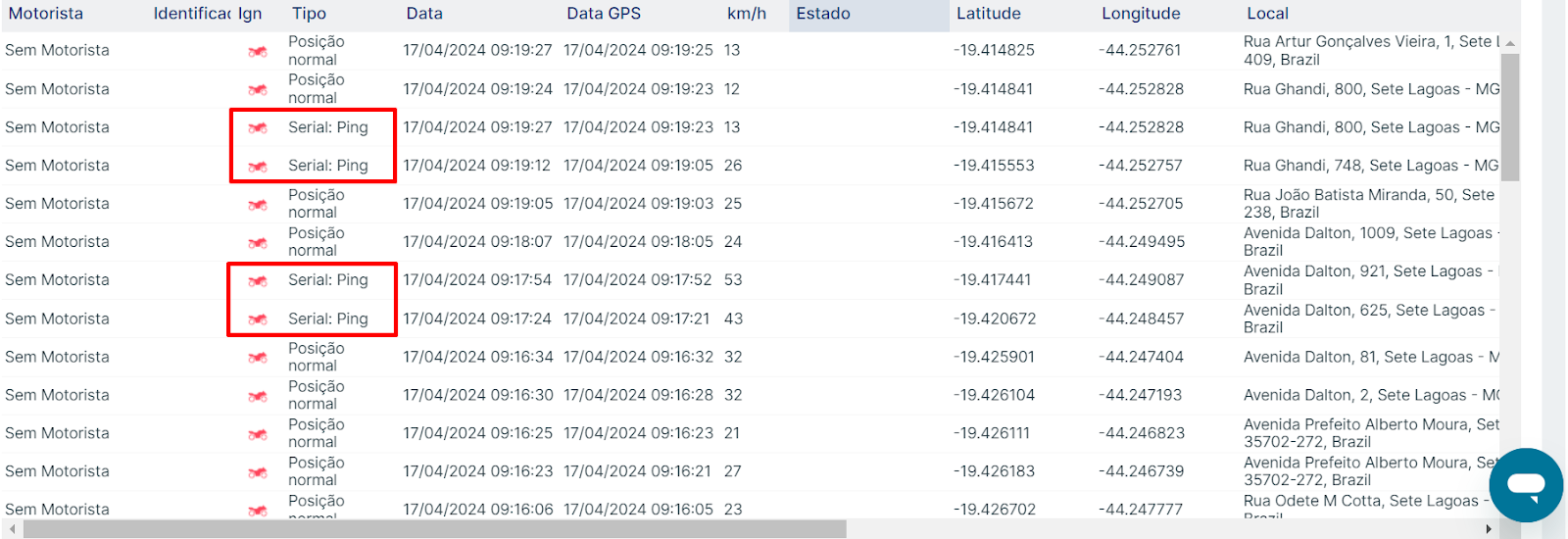

Ao cancelar o comando você irá na aba de ÚLTIMOS REGISTROS, e verificar se o seu equipamento envio o registro de SERIAL:PING

Caso tenha sido recebido, o seu perfil configurado, basta aguardar as primeiras comunicações com pacotes de SERIAL, se os pacotes chegarem significa que sua configuração e instalação está tudo correto!

Se o PING foi recebido e o seu equipamento ainda não comunicou com os pacotes da CAN, é importante verificar se a instalação está tudo correto, verificado a instalação e está tudo correto pode entrar em contato nos nossos canais de atendimento para que possa ser verificado se não há nenhum problema com o perfil em específico.
