iTR 175

Esse artigo possui os seguintes tópicos sobre o ITR 175

- Comandos SMS
- Manual do equipamento
- Informações úteis
- Esquema de instalação

Comandos SMS

IP/DNS primário: itr175.getrak.com.br
Porta: 13012
Protocolo: TCP



Configurar APN

APN,apn,login,senha# Para os equipamentos iTR com chip que não precisa de login e senha, é retirado as vírgulas!

APN,conexao.getrak.com.br#

Configurar IP

SERVER,tcp://itr175.getrak.com.br:13012#

Configurar tempo de comunicação

COLLECT,3600,1000,45,60,1#

COLLECT,parado,distancia,angulo,movimento,pacotes#

Funcionamento GSM

GSM,0#

Ligar GPS

GPS,0#

Alerta de reboque

SHIFT,100#

Solicitar versão de firmware

VERSION?

Configurar time zone

GMT,[W/E],[hora,minuto]#

Configurar evento de movimento com ignição desligada

SHIFT,[raio]#

Configurar evento de movimento com ignição

SHIFT,[raio]#

Observação: Caso o equipamento se movimente por distância maior que o "raio"
configurado em metros em qualquer direção com a ignição desligada, um
evento será enviado para plataforma.

Configurar evento e controle de saída para excesso de velocidade

SPEED,[Vmínima],[Vmáxima],[Vsaída]#

Exemplo: SPEED,0,110,80#

[Vmínima]: Velocidade (km/h) mínima para gerar o evento;
[Vmáxima]: Velocidade (km/h) máxima para gerar o evento;
[Vsaída]: Velocidade (km/h) máxima para ativar a saída 1 do equipamento;
A saída permanece ativada enquanto a velocidade for igual ou maior do que
o valor configurado nesse parâmetro.
O evento é desativado quando todos os parâmetros são configurados com o
valor 0.

Bloqueio

RELAY,1#

Desbloqueio

RELAY,0#

Limpar memória

CLEAR#

Reiniciar equipamento

RESET#

Resetar de fabrica

FACTORY#

Ativar ignição virtual

VIRTUALIGN,1800,60,1#
VIRTUALIGN, [parado],[movimento],[liga/desliga]#
[parado] de 1 a 1800 segundos.
[movimento] de 1 a 1800 segundos.
[liga/desliga]  0 desliga a funcionalidade; 1 liga a funcionalidade.



Alarme de alimentação desconectada

POWER,600,600,600#



EX: POWER,X,Y,Z#

X - Tensão de alarme para falha de alimentação externa;
Y - Tensão de alarme de bateria do veiculo descarregada;
Z - Tensão de para analise do status de ignição virtual ligada;
As informações estão em centésimos de volts.
Ex: 12 volts seria preenchido com o valor de 1200.

Ativar Sleep

SLEEP,1,600#

Desativar Sleep

SLEEP,0,600#

Alerta de motor ocioso

IDLETIME,180,5,1,0#

Checar informações

PARAM?

Alterar Hodômetro

MILEAGE,5000#
Exemplo com 5000 km

Solicitar status do equipamento

STATUS?

Manual do equipamento

https://drive.google.com/file/d/17gpbGmWW9Uepkh1mSCzrC_d_t6IgmTkV/view?usp=drivesdk

Protocolo do equipamento

• Informações úteis

O iTR 175 é um rastreador de extrema versatilidade que atende todos os requisitos de segurança. Tem a capacidade de gerar dados de telemetria e conectividade com os mais variáveis acessórios, com ele o cliente tem fácil instalação e ocultação dentro do veículo, caixa IP65, porta serial RS232 para conectar acessórios e comunicação One Wire, com uma saída exclusiva para Buzzer. Bateria com autonomia de até 16 horas, ignição por fio ou virtual por acelerômetro, excelente custo x benefício.

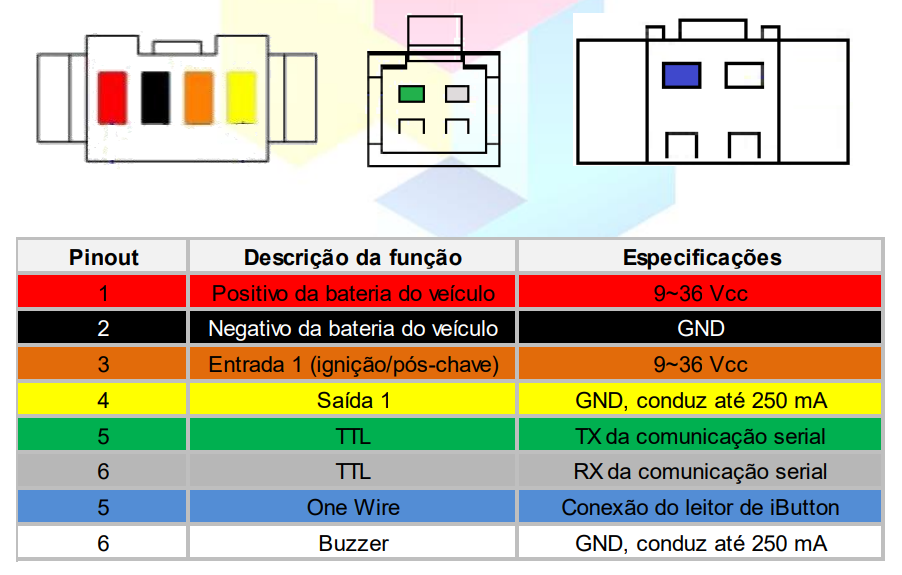

• Esquema de instalação
