Esse artigo possui os seguintes tópicos sobre o DOT460

- Comandos SMS
- Informações úteis
- Esquema de instalação

Comandos SMS

IP/DNS: dot460.getrak.com.br
Porta: 13050
Protocolo: TCP

 Onde tem xxxxxxxxxxxxxxx deve-se colocar o número de série do equipamento.

Configuração de DNS/IP, Porta e APN

DOTSVR;IMEI;02;apn;login;senha;IPprimário;Porta;IPsecundário;Porta;

DOTSVR;xxxxxxxxxxxxxxx;02;conexao.getrak.com.br;;;dot460.getrak.com.br;13050;dot460.getrak.com.br;13050;

Configuração de tempos de comunicação

DOTCOL;xxxxxxxxxxxxxxx;02;3600;60;1000;90;1800

3600 = Tempo parado
60 = Tempo em movimento

Verificar parâmetros de comunicação

DOTCOL?

Requisitar posição

DOTCMD;xxxxxxxxxxxxxxx;POSIT;?

Reiniciar equipamento

DOTCMD;xxxxxxxxxxxxxxx;REBOOT

Ativar Saída 1

DOTCMD;xxxxxxxxxxxxxxx;OUTPUT;12

Desativar Saída 1

DOTCMD;xxxxxxxxxxxxxxx;OUTPUT;02

Ativar ignição pelo física

DOTEVT;xxxxxxxxxxxxxxx;2;1;5;1;10;0;0;5

Ativar ignição virtual por acelerômetro

DOTCMD;xxxxxxxxxxxxxxx;VIRTUALIGN;1,10,60,,,,

Ativar ignição virtual por tensão

DOTCMD;xxxxxxxxxxxxxxx;VIRTUALIGN;2,,,13.5,12.2,5,5

13.5 = Tensão para detectar ignição ligada
12.2 = Tensão para detectar ignição desligada

Desativar ignição virtual

DOTCMD;xxxxxxxxxxxxxxx;VIRTUALIGN;0

Verificar o tipo de ignição virtual

DOTCMD;VIRTUALIGN?

Habilitar sleep

SZCS#SLEEP=3

Cadastrar motorista (iButton)

DOTDRV;xxxxxxxxxxxxxxx;03,IDMOTORISTA

Cadastra um novo iButton na próxima posição livre da lista do equipamento (até 20 motoristas). A posição atribuída vem na resposta do comando.

Remover motorista (iButton)

DOTDRV;xxxxxxxxxxxxxxx;02,9

Remove o iButton cadastrado na posição informada (posição atribuída ao cadastrar, de 0 a 19).
No exemplo, é a posição 9.

Bloqueio sem identificação de motorista (Bloqueio livre)

DOTDRV;xxxxxxxxxxxxxxx;05,01

Independentemente de qual ID de iButton seja inserido no leitor, o carro é desbloqueado. Se nenhum iButton for inserido, o carro permanece bloqueado.

Bloqueio com identificação de motorista (Bloqueio controlado)

DOTDRV;xxxxxxxxxxxxxxx;05,02

Caso o iButton inserido no leitor não conste na lista do rastreador, o veículo permanecerá bloqueado até que um iButton válido seja inserido.

Tempos de login/logout do motorista

DOTDRV;xxxxxxxxxxxxxxx;06,10,20

10 = Define quanto tempo após ligar a ignição o equipamento aguarda a inserção de um iButton antes de bloquear a saída

20 = Quanto tempo após desligar a ignição o motorista é deslogado (exigindo reinserir o iButton para dirigir novamente).

Consultar ICCID

DOTCMD;xxxxxxxxxxxxxxx;ICCID;?

Resetar de fábrica

DOTCMD;xxxxxxxxxxxxxxx;FACTORYRESET

APN e o IP do servidor configurados não são alterados por este comando

Manual do equipamento

Não possuímos manual do equipamento.

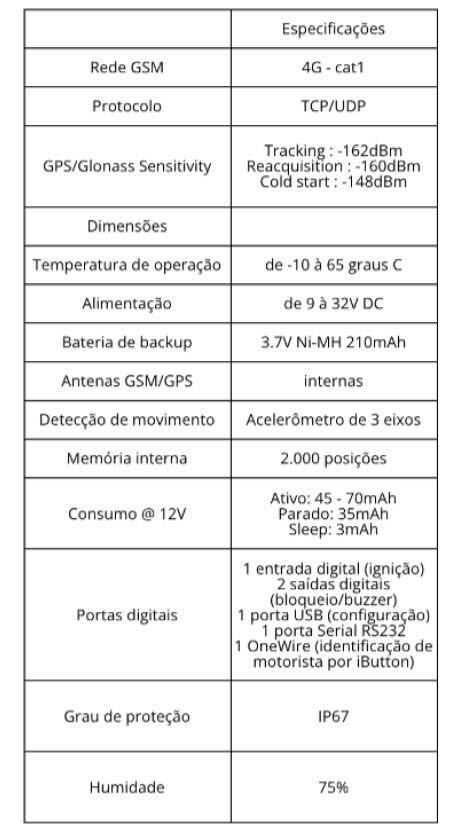

Informações úteis

Esquema de instalação

⦁ Fio vermelho do rastreador → Positivo
⦁ Fio preto do rastreador → Negativo
⦁ Fio laranja do rastreador → Pós chave
⦁ Fio Amarelo do rastreador → Saida 1 / bloqueio
⦁ Fio Azul do rastreador → Ibutton
⦁ Fio Branco do rastreador → Saida 2
⦁ Fio Verde do rastreador → TX
⦁ Fio Cinza do rastreador → RX
