TR05 (New Firmware GW-05)

Esse artigo possui os seguintes tópicos sobre o TR05

- Comandos SMS
- Manual do equipamento
- Informações úteis
- Esquema de instalação

Comandos SMS

IP/DNS primário: tr05.getrak.com.br
Porta: 13008
Protocolo: TCP

Configuração de APN

APN,apn,login,senha# Para os equipamentos TR05 com chip que não precisa de login e senha, é retirado as vírgulas!

APN,conexao.getrak.com.br#

Configuração de DNS/IP e porta

SERVER,8888,tr05.getrak.com.br,13008#

Tempo de comunicação com a ignição ligada (seg)

ACCON,60#

(FIRMWARE ANTERIOR AO DIA 10/01/2023)
Configuração de ignição ligada 10 a 120 segundos. Sendo o padrão 60 segundos.

(FIRMWARE POSTERIOR ou IGUAL AO DIA 10/01/2023)
Configuração de ignição ligada 10 a 300 segundos. Sendo o padrão 60 segundos.

Tempo de comunicação com a ignição desligada (min)

ACCOFF,60#

(FIRMWARE ANTERIOR AO DIA 10/01/2023)
Configuração de ignição desligada 10 a 120 minutos. Sendo o padrão 60 minutos.

(FIRMWARE POSTERIOR ou IGUAL AO DIA 10/01/2023)
Configuração de ignição desligada 10 a 720 minutos. Sendo o padrão 60 minutos.

IMPORTANTE o valor utilizado nos tempos de comunicação para ignição ligada/desligada deve ser múltiplo de 10 ou seja 10, 20, 30 etc.

Exemplo de tempos que seriam ignorados pelo equipamento: 3, 7, 19, 15, 18, 28.

Para consultar a versão atual de firmware, deve ser utilizado o comando VERSION#

Configuração de ângulo de comunicação

ANGLE,90#
Configuração de ângulo de 8 a 90 graus.

Configuração de alarme de velocidade

SPDALM,100,4#
EX: velocidade em 100km/h.

Configuração de alarme de vibração

VIBALM,4,4#
EX: Sensibilidade de 1 a 10 onde 10 é o menos sensível.

Configurar o fuso horário

GMT,E,0#

Reiniciar

RESET#

Requisitar posição

WHERE#

Requisitar link de localização

URL#

Retorna as configurações e os parâmetros

PARAM#
ou
STATUS#

Retorna o status dos alarmes

SHWALM#

Desabilitar hodômetro

MILEAGE,0#

Configurar hodômetro

MILEAGE,1#
Para habilitar o hodômetro

MILSET,8000#
Valor em quilômetros

Limpar hodômetro

CMIL#

Consultar hodômetro

SMIL#

Retorna o status da conexão GPRS

GPRS#

Retorna o status da conexão GPS

GPS#

Cadastrar o número do telefone como administrador

CENTER,A,5531993333333#
Obs: Pode se cadastrar até 3 números.
Ex: CENTER,A,5531981023250#5521982996509#5582996509522#

Deletar o número do telefone

CENTER,D,1#

Bloqueio

RELAY,1#
Obs: O bloqueio do TR05 é seco não é progressivo.
Para o envio de bloqueio é necessário que o número esteja cadastrado.

Desbloqueio

RELAY,0#

Habilitar modo sleep

SLPON#

Habilitar ignição virtual

ACCVIRTUAL,1#

Para consultar se o equipamento possui ignição virtual, deve ser utilizado o comando VERSION#


Na resposta SYS-TIME deve ser superior ou igual ao dia 28/07/2022 e SYS-VER deve possuir a versão GW-05 que é quando este modelo passou a contar com está funcionalidade.

Habilitar ignição física(pós-chave)

ACCVIRTUAL,0#

Desabilitar modo sleep

SLPOFF#

Habilitar alarme de ignição

ARMED,1#

Desabilitar alarme de ignição

ARMED,0#

Habilitar alarme de alimentação desconectada

PWRALM,4#

Desabilitar alarme de alimentação desconectada

PWRALM,0#

Checar versão e firmware

VERSION#

Destravar GPS

RESET#
UPL#

Aguardar 20 minutos movimentar veículo e verificar se a localização é atualizada.

Resetar de fábrica

FACTORY#

Manual do equipamento

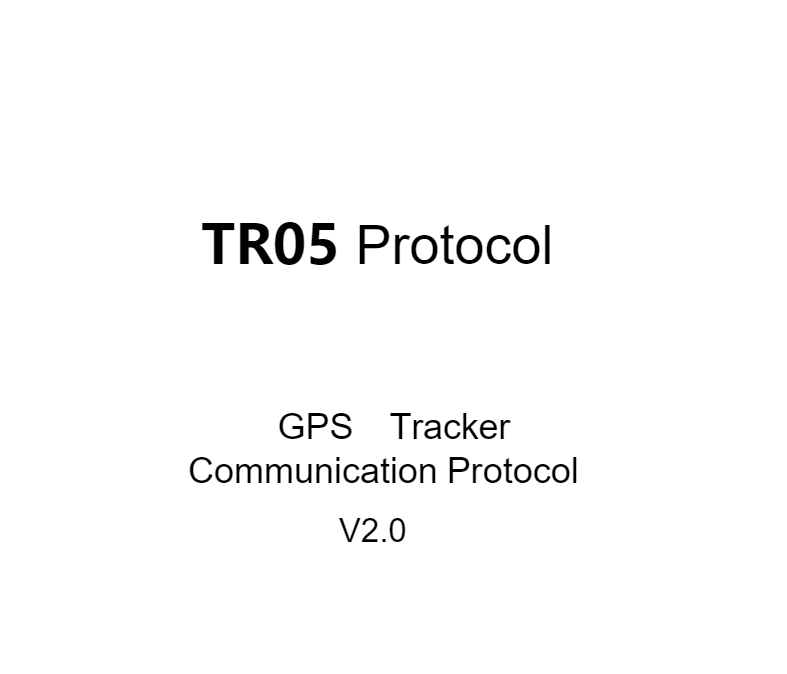

Protocolo do equipamento

Informações úteis

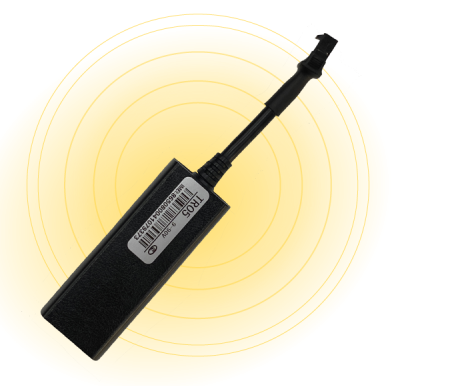

O TR05 , é um Equipamento Low Cost. Esse rastreador automotivo é uma alternativa para quem quer começar a sua central de rastreamento com custo inicial reduzido.

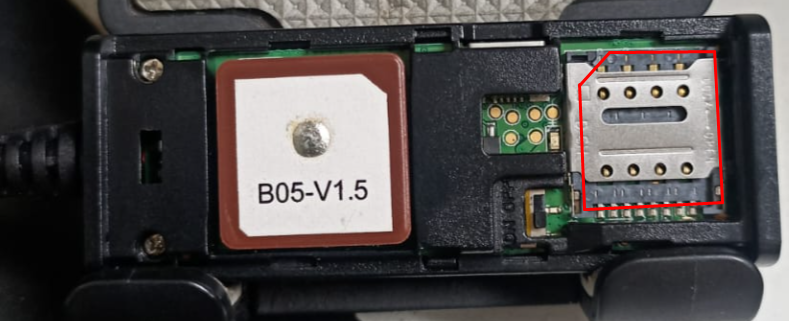

Slot de chip

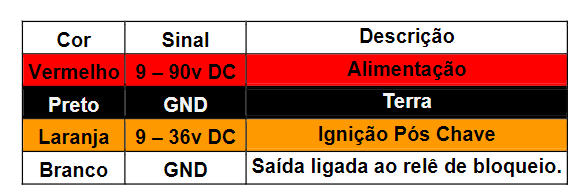

Esquema de instalação
