FMB920

Esse artigo possui os seguintes tópicos sobre o Teltonika FMB920

- Comandos SMS
- Manual do equipamento
- Informações úteis
- Esquema de instalação
- Instalação do Relé de bloqueio
- Status dos Leds

Comandos SMS

IP/DNS primário: fmb920.getrak.com.br
IP/DNS secundário: fmb920.getrak.com.br
Porta: 5026
Protocolo: TCP

 Obs.: Os comandos SMS devem conter dois espaços no início do comando,
exatamente como escrito abaixo em cada um.

Configuração de APN

setparam 2000:1;2001:apn;2002:login;2003:senha

  setparam 2000:1;2001:conexao.getrak.com.br;2002:;2003:

Configuração de IP e Porta

  setparam 2000:1;2004:fmb920.getrak.com.br;2005:5026;2006:0

Reiniciar Módulo

  cpureset

Configuração de Tempo de Comunicação (Ignição ligada) 1 minuto

  setparam 10050:60;10150:60;10250:60

Configuração de Tempo de Comunicação (Ignição Desligada) 1 hora

  setparam 10000:3600;10100:3600;10200:3600

Ativar Saída 1

  setdigoutm 1

Desativar Saída 1

  setdigoutm 0

Bloqueio ativo e cadeado não sendo apresentado na coluna saída da plataforma

   setparam 50190:2;50193:0;50193:0;50194:0;50191:5;50195:10;7019:;8019:Dig. Ouput 1

Requisitar Posição (Retorna Localização com Google Maps)

  ggps

Retorna a configuração de IP e Porta

  getparam 2004

Apagar Posições Antigas

  deleterecords

Alterar para TCP

  setparam 2006:0;2009:0

Alterar para UDP

  setparam 2006:1;2009:1

Habilitar Odômetro

  setparam 50150:1;50153:0;50152:0;50154:0;50151:3;7015:10;8015:Trip Odometer
  setparam 50160:1;50163:0;50162:0;50164:0;50161:3;7016:10;8016:Total Odometer

Inserir Valor de Odômetro (Exemplo com 2000KM)

  odoset:2000

Habilitar horímetro

  setparam 113:1;52100:1;13500:1;13501:2000

Inserir o valor em segundos onde esta 2000

Este comando so funciona no firmware: 03.27.07 ou superior

Configurar Ignição Virtual

  setparam 101:2;19001:60;19002:120;11605:1;11606:1

Configurar Ignição por pós-chave

  setparam 101:1;138:3

Mudança de Configuração de Carro para Moto

  setparam 10000:43200;10100:43200;10200:43200;11600:2;11603:60;11605:2;11606:2;19001:30;19002:120;110:1;102:3

Mudança de Configuração de Moto para Carro

  setparam 10000:3600;10100:3600;10200:3600;11600:0;110:0;102:3

Mudança de Carro/Moto para JetSki + Online DeepSleep + Pós-chave

  setparam 101:1;138:1;10000:43200;10100:43200;10200:43200;11600:0;110:1;102:3

Ativar detecção de Jamming

  setparam 11300:2;11303:1;11305:20

Botão de Pânico + Ignição Virtual

Obs.: O cabo da entrada 1 (cor amarela) é positivo, avisar o cliente antes de fazer a instalação.

  setparam 101:2;19001:30;19002:120;50170:2;50171:5;11605:1;11606:1

Desativar Botão de Pânico e Ativar Ignição por pós-chave

Configurar bloqueio de saida com excesso de velocidade (90 KM)

  setparam 11100:2;11104:90;11103:1;11101:1000;11102:1000

Atualizar a Data/Hora via servidor NTP

Obs: casos de quando a Data GPS está travada desde o dia da instalação, enviar esse comando se o comando de reiniciar não resolver.

  setparam 901:1

Informação de status

  getinfo

  getstatus (mostra o status GPRS)

  getver (mostra IMEI e versão de firmware)

Ajusta ignição ligada para obedecer o tempo de ignição

  setparam 100:0

Alterar ângulo minimo de movimento

  setparam 10052:90;10152:90;10252:90

Desativar Modo Sleep

  setparam 50040:2;50043:1;50042:1;50044:0;50041:3;7004:10;102:0

Ativar Modo Sleep

  setparam 102:1;103:5 (online sleep)

  setparam 102:2;103:5 (deep sleep)

  setparam 102:3;103:5 (online deep sleep - RECOMENDADO)

  setparam 102:4;103:5 (ultra sleep)

Desabilitar imobilizador

  setparam 11700:0;11701:0;11702:0;11703:0

Configurar entrada analógica (fio cinza) para o aparelho anti-furto da Getrak

  setparam 50180:2;50181:0;50182:3000;50183:0

Retorna o status do GPS

  getgps

Retorna a quantidade de pacotes salvos na memoria do módulo

  countrecs

Resolver problema de SD Status "Desconhecido 10"

  setparam 50260:0

Desativar Bluetooth

setparam 800:0

Ativar Bluetooth

setparam 800:2

Configuração de comportamento de motorista com acionamento de saída

setparam 11000:2;11004:ACELERAÇÃO;11005:FREADA;11006:CURVA;11007:1;11008:1

Reseta as configurações de fábrica

defaultcfg

Manual do equipamento

Informações úteis

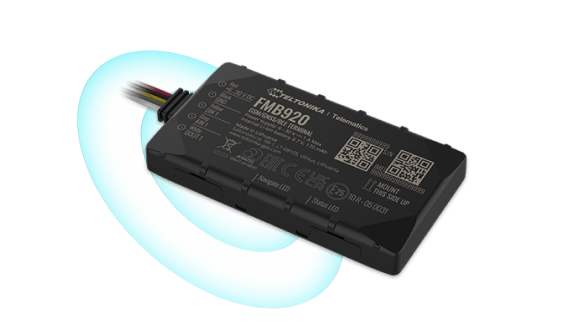

O FMB920 da Teltonika é um rastreador compacto e inteligente com conectividade Bluetooth, antenas internas GNSS e GSM de alto ganho e bateria de backup integrada. O FMB920 foi projetado para rastreamento de veículos leves em aplicações como telemática de seguros, aluguel de carros, recuperação de carros roubados, serviços de segurança pública, transporte de entregas, táxi e muito mais. Entradas / saídas estendem os cenários de uso do dispositivo. A entrada digital pode ser usada para monitoramento de status de ignição, porta ou botão de alarme. A imobilização remota do veículo pode ser obtida usando a saída digital FMB920.

Um dos equipamentos líderes de mercado, o rastreador automotivo FMB920 da Teltonika é um hardware de monitoramento remoto veicular, que visa proporcionar comodidade, liberdade de movimento e segurança aos seus clientes.

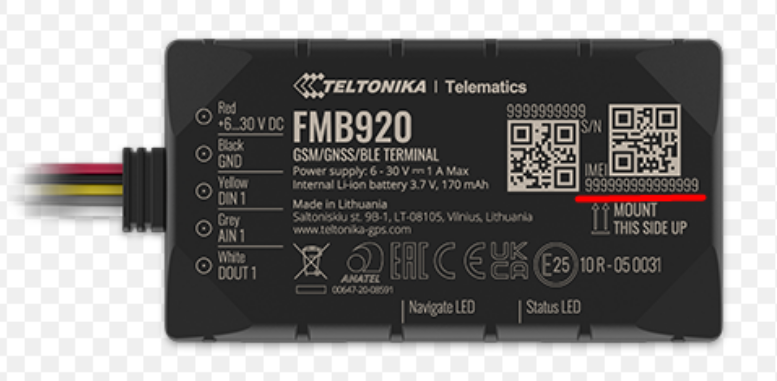

Usa-se para cadastrar na plataforma o IMEI, conforme imagem:

Dimensões:

79 x 43 x 12 mm

54g

 170 mAh / 3.7V

128 MB

Bluetooth

Entrada analógica 0,3 - 30V

Leitura Can

Detecção de Jamming

Capta um total de até 118 satélites

Suporte Getrak: (31) 3500-3200

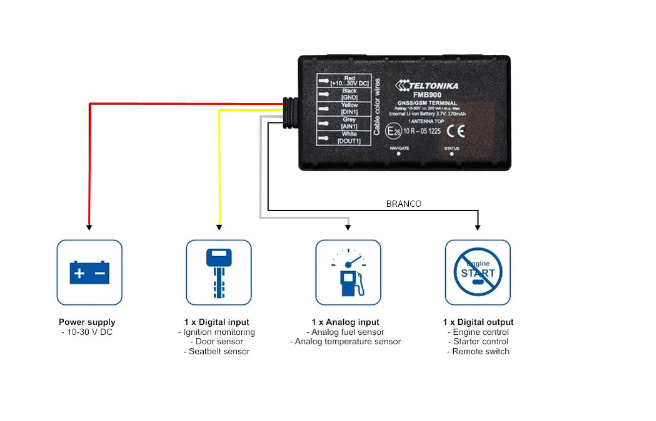

Esquema de instalação

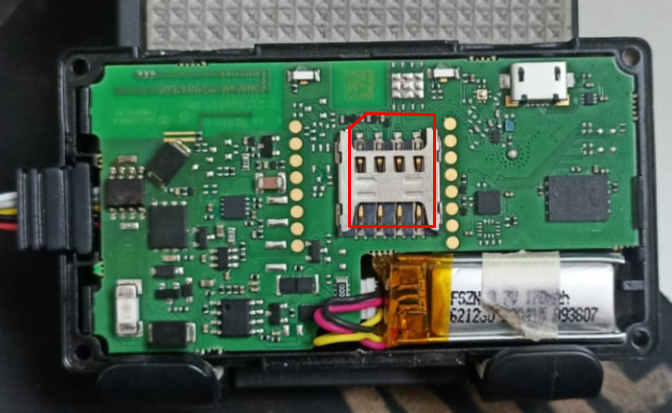

Slot de chip

Explicação das Entradas

Entradas analógicas: Medidas, variam continuamente numa faixa de valores. Ex: velocímetro de um veiculo.

Entradas digitais: Bilaterais, ou seja, "sim ou não". Ex: PÓS-CHAVE é uma entrada digital, está ativa ou não está.

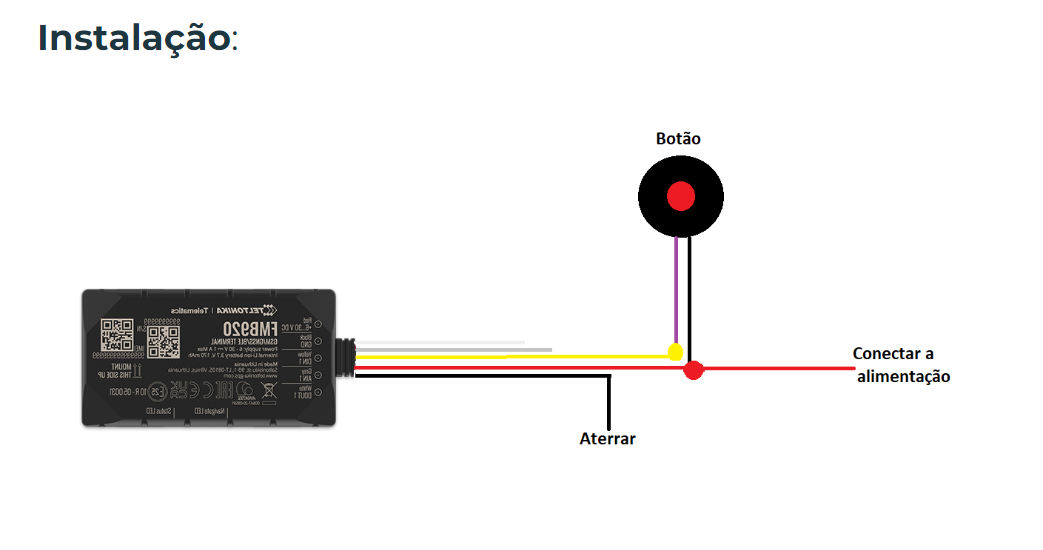

No caso do botão de pânico, deve ser seguido o esquema da imagem abaixo:

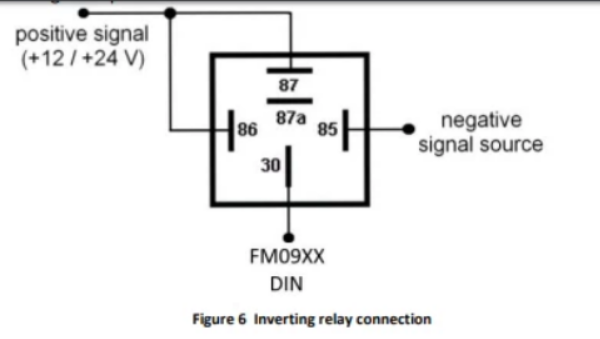

Instalação do Relé de Bloqueio

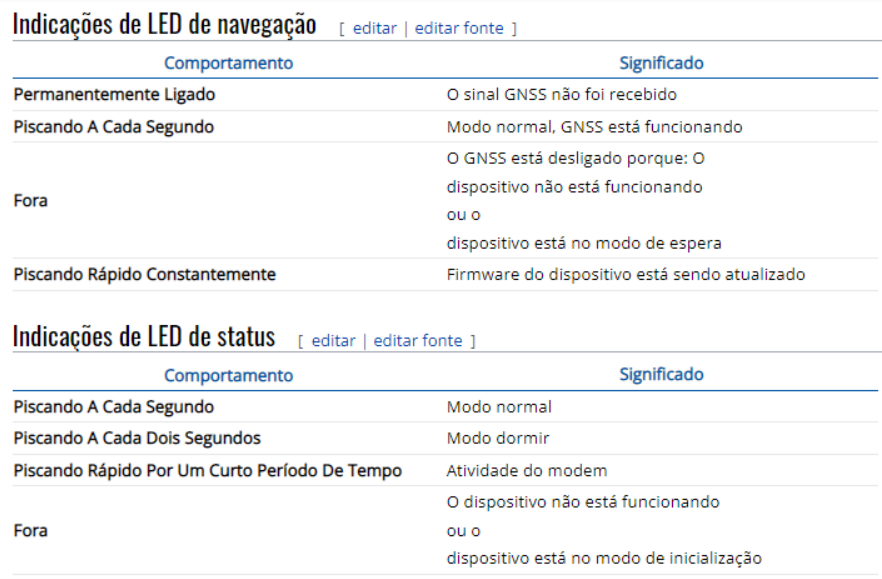

Status dos Leds

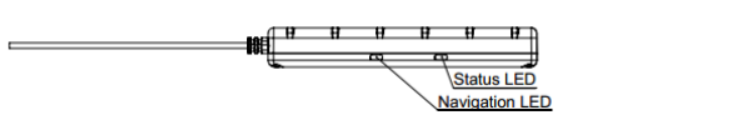

O FMB920 possui dois LEDs de indicação:

1. LED de navegação

2. LED de status
