E3 (Mini)

Esse artigo possui os seguintes tópicos sobre o E3 (mini)

- Comandos SMS
- Manual do equipamento
- Informações úteis
- Esquema de instalação

Comandos SMS

IP primário: 177.129.108.135
IP secundário: 177.129.109.135
Porta: 5034
Protocolo: TCP

 Equipamento E3 não aceita DNS , somente IP

 Sempre enviar o comando (REG000000#), esse comando é um código
para o rastreador entender que o seu celular esta autorizado a
enviar comando para o E3, que recebeu o SMS.

Liberar permissão de comando

REG000000#

Habilitar módulo para receber comando SMS

 Enviar o comando (SMS1), esse comando autoriza o E3 enviar
todas as informações de mudança de status do equipamento, ou seja,
qual quer evento que ocorra no E3, você recebera um SMS com o
nome do evento.

SMS1

Configuração de APN

APN*apn*login*senha

APN*conexao.getrak.com.br**

Configuração de IP e porta

IP1#177*129*108*135#5034#

IP2#177*129*109*135#5034#

Protocolo de rede

TCP

Bloqueio progressivo

ENGOFF

Desbloqueio

ENGON

Retorna a localização

LOCA

ou

GOOGLE

Habilita alerta de velocidade acima de 100 km/h (por sms)

SPEED100

Tempo de Comunicação com a Ignição ON (60 Segundos)

HB60

Tempo de Comunicação com a Ignição OFF (1 hora)

SHB3600

Reiniciar Módulo

CQ

ou

RESTART

Habilitar Modo Sleep

SDMS2

O valor 0 desabilita a função

Tempo dormindo em Modo Sleep (30 minutos)

SLEEP30

Tempo para acordar (mandar pacotes, em minutos)

WAKE5

Retorna Configurações

CHECK

O comando acima retorna as informações abaixo;

Status de funcionamento:
GPS 2: Comunicando via GPS.
GPRS 3: Comunicando via GPRS.

Fora esses 2 status de cada antena (sendo 1, -1, 2 para GPRS), não está comunicando
IMEI=358155100079017 APN=INLOG.VIVO.COM.BR FE=A0-0#B0-0#C0-0# SDMS=2 HB=45#300 SOS=,, SQ=0 SP=20 TDET=1 GPRS=-1 GSM=32 GPS=2 SF=0 DD=0

Configuração de fuso horário de acordo com o servidor

TZW0

ou

TZE0

Habilitar sensibilidade Acelerômetro

SENSEn

O valor de n varia de 0 a 10, onde 1 é mais sensível e 0 desabilita a função

Desabilitar sensibilidade Acelerômetro

ZD0

Setar zona de segurança

FENCEX*A*Raio

O comando acima possibilita setar até 3 cercas:

Substituir X pelo numero da cerca (de 1 a 3)

A = fora da cerca

B = Dentro da cerca

C = Dentro ou fora da cerca

Raio em metros de 100 a 65530

Deletar cerca de segurança

CLFENCE

Resetar configurações de fábrica

RST

Habilitar o envio de posições periódico por sms

AUTOLOCAX

O X deve ser substituído pelo período em horas, o valor 0 desabilita a função.

Habilitar pós-chave na entrada

SLAVE

 Após o envio dos comandos, você deve enviar o comando de SMS0
para desvincular os envios de status de rastreador para o celular via SMS,
evitando custos desnecessários.

Comando para terminar a configuração

SMS0

DESABILITAR SMS RESPOSTA DO E3 MINI

PASSO 1

Comando: REG000000#
Resposta: sem respostas


PASSO 2

Comando: SMS1
Resposta: MG is set!


PASSO 3

Comando: BJ0
Resposta: BJ is set!


PASSO 4

Comando: JD0
Resposta: interrupted signal alert OFF


PASSO 5

Comando: SMS0
Resposta: MG Set End!

Manual do equipamento

Manual E3 PTBR.pdf

Informações úteis

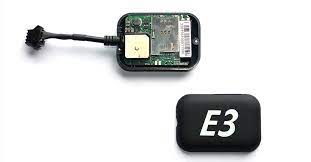

O E3 é o rastreador que tem uma imagem e um nicho de mercado bem definido, o menor rastreador - do tamanho de uma caixa de fósforo, e atende 90% das necessidades de mercado. E3, o ‘carro popular’ do mercado de rastreadores. Fácil instalação (4 fios), positivo, negativo, pós chave (ou botão de pânico) e bloqueio.

Dimensões

40 x 58 x 15 mm

33g

Suporte BWS : http://www.bwstecnologia.com/

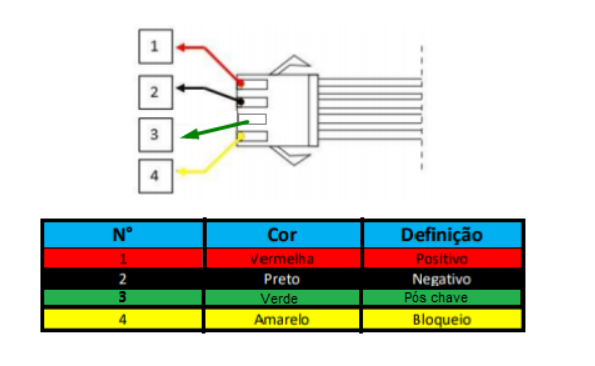

Esquema de instalação
