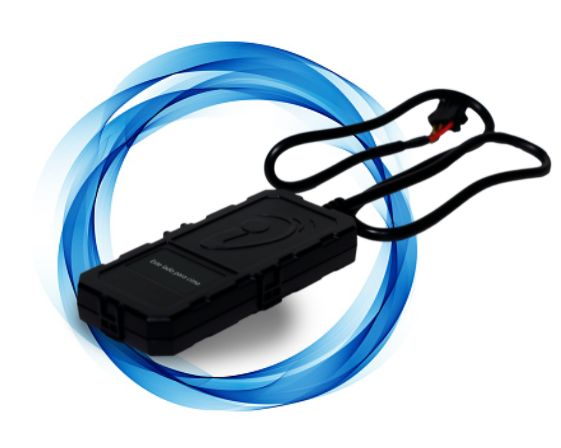

Como realizar cadastro e configuração de cercas embarcadas nos equipamentos ITR120 e ITR155

Introdução a configuração de Cercas embarcadas nos equipamentos ITR120 e ITR155

Para realizar a configuração de cercas embarcadas nos equipamentos ITR120 e ITR155 deve ser utilizado o comando SMS "FENCE" caso não saiba realizar o envio de comandos por SMS consulte a documentação que se encontra neste link.

ele permite adicionar, remover ou modificar uma ou mais cercas embarcadas na memória do equipamento. Podem ser cadastradas no máximo 8 cercas no equipamento e esta função esta disponível apenas nos modelos ITR120 e ITR155.

Comando base(exemplo):

FENCE,INDICE,TIPO,LNG1,LAT1,RAIO,VELOCIDADE#

Legenda:

Quando o parâmetro INDICE recebe o valor 0, significa que as informações definidas no comando acima, serão atualizadas em todas as cercas.

Quando o parâmetro INDICE recebe um valor diferente de zero exemplo 2, significa que a alteração afetará apenas a cerca de número 2 e as suas informações.

Quando o parâmetro LNG0(Longitude) e LAT0(Latitude) não são informados, será utilizada na criação da cerca a última posição fixa identificada pelo GPS do rastreador.

Quando o parâmetro VELOCIDADE for 0, a função de acionamento da saída ao ultrapassar uma velocidade especifica é desativada. Neste cenário, se o fio de saída do ITR estiver sendo utilizado para controle do bloqueio do veículo a bomba de combustível continuará em funcionamento visto que o relé não será acionado.

As cercas podem ser redondas ou retangulares e também pode ser especificado se são cercas do tipo internas, externas ou bidirecionais.

Externa(O):  A parte externa da cerca é proibida. Se dispositivo então sair do zona mapeada, um pacote com esta informação será mostrado nos pacotes de comunicação da plataforma em geral --> últimos registros.

Interna(I):  A parte interna da cerca é proibida. Se dispositivo estiver dentro da zona mapeada, um pacote com esta informação será mostrado nos pacotes de comunicação da plataforma em geral --> últimos registros.

Bidirecional(C): Neste caso tanto a parte interna quanto externa da cerca configurada acionarão eventos de fora e dentro da cerca e um aviso alertando que o dispositivo encontra-se dentro e fora da cerca será mostrado nos pacotes de comunicação da plataforma como informado anteriormente.

Valores base para utilizar no comando SMS no parâmetro TIPO:

N/A: Cerca desativada ou não utilizada
O: Cerca tipo externa.
I: Cerca tipo interna.
C: Cerca bidirecional.
_______________________

R: Cerca redonda.
S: Cerca retangular.

Exemplo prático:

FENCE,1,OR,113.5,22.5,500,100#

Configura a cerca 1 cerca tipo externa redonda em volta de uma posição específica e define a velocidade base para acionamento do relé para 100km.
Observe que as letras OR no comando acima representam o seguinte:

O = Cerca tipo externa
R = Cerca redonda

Primeira letra deve ser o tipo e a segunda o formato ou seja, se será uma cerca redonda ou retangular. Cercas retangulares devem conter ao todo 4 posições ou seja:

FENCE,INDICE,TIPO,LNG1,LAT1,LNG2,LAT2,RAIO,VELOCIDADE# onde:

LNG1,LAT1 representam a longitude e latitude do canto superior esquerdo da cerca retangular LNG2,LAT2 representam a longitude e latitude do canto inferior direito da cerca retangular.


Outros comandos para outras finalidades caso precise:

Remover uma cerca em especifico

Comando:
FENCE,1#

1 = Código da cerca a ser removida.

Remove todas as cercas

Comando:
FENCE,0#

Consulta uma cerca em especifico

Comando:
FENCE,1?

1 = Código da cerca a ser consultada.

Consulta todas as cerca cadastradas

Comando:
FENCE,0?

1 = Código da cerca a ser consultada.

Qualquer dúvida, não deixe de nos acionar pelos canais de suporte!
