Gblock Light

Esse artigo possui os seguintes tópicos sobre o GBlock Light

- Informações úteis
- Manual do equipamento
- Esquema de instalação

Informações úteis

Compatível com ITR120 e TR05

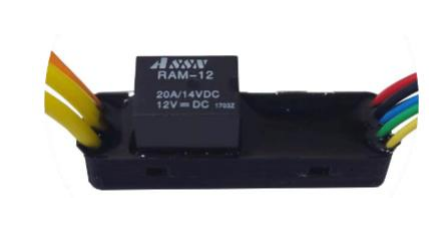

O GBLOCK LIGHT é um dispositivo projetado para detectar tentativas de furto por meio da identificação de violações realizadas no veículo. Uma aplicação notável é na identificação de violação da ECU; caso seja removida, o dispositivo detecta a violação de segurança e bloqueia imediatamente o veículo. Ele pode identificar outras violações, ajustando-se a novos modelos de instalação.

O Gblock tem identificação de interferências e falhas de transmissão entre o veículo e a plataforma de gestão, bem como imobilização segura e automática com inteligência embarcada ou por comando. Além disso, o equipamento te entrega integração opcional com rastreador principal e o bloqueio automático em caso de desconexão com o rastreador ou a centralina.
Trata-se de um módulo customizável para atender necessidades específicas de frotistas, seguradoras, associações e outras empresas de serviços de proteção para o setor automotivo.

Manual do equipamento

Esquema de instalação

*Relé (NA) = Normalmente aberto
*Relé (C) = Comum
*Relé (NF) = Normalmente fechado

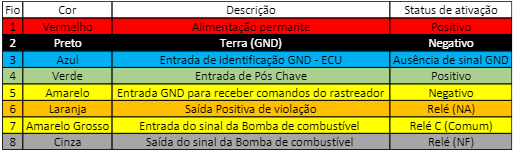

Cabos de 30 cm

1) Vermelho: 12V (Alimentação permanente)
2) Preto: Terra (Negativo)
3) Azul: Entrada para sinal da ECU, conectado a central do veículo (Por ausência de sinal negativo)
4) Verde: Entrada para Pós chave (Positivo)
5) Amarelo: Entrada comando proveniente do rastreador (Negativo)

Cabos de 15 cm

6) Laranja: Saída alarme de violação para o rastreador Relé NA (Normalmente aberto)
7) Amarelo Grosso: Entrada proveniente do relé da bomba de combustível Relé C (Comum)
8) Cinza: Saída para a bomba de combustível relé NF (Normalmente fechado)
